Toyota Auris P0919 kodu, MMT şanzımanda vites değiştirme konumunun kontrolüyle ilgilidir. Kontrol ünitesi, istediği hareket ile sensörden aldığı geri bildirimi değerlendirirken bir uyumsuzluk algılar. Kodun okunması, değiştirilecek parçayı tek başına belirlemez; vites aktüatörü, konum sensörü, elektrik devresi ve mekanik şanzıman birlikte incelenir.

Bu yazıda gerçek atölye fotoğrafları üzerinden vites/seçme aktüatörünü tanıyabilir, benzer arıza kodlarının farkını ve parça değişiminden sonraki öğrenme işlemlerinin amacını görebilirsiniz. Teşhis bölümleri genel servis yöntemini anlatır.

Toyota Auris’te P0919 ne anlama gelir?

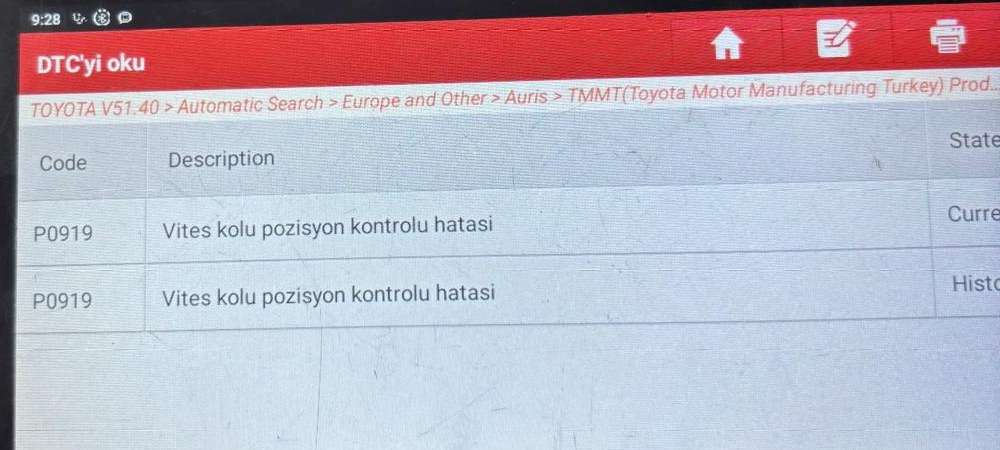

Teşhis cihazındaki Türkçe açıklama “Vites kolu pozisyon kontrolü hatası” şeklindedir. Burada anlatılan, şanzımanın vites değiştirme yönündeki konum kontrolüdür; bu ifade kabindeki vites kolunun bozuk olduğuna dair tek başına bir teşhis oluşturmaz.

Kodun İngilizce adı Gear Shift Position Control Error olarak geçer. Toyota’nın ilgili MMT servis açıklamasında hedeflenen konum, gerçekleşen konum, aktüatörün hareket hızı ve vites motorunun akımı birlikte değerlendirilir.

Örnek algılama koşulları, vites motoru akımının 2,0 saniye boyunca ≥32 A veya ≤−32 A olmasıyla birlikte konum farkının ≥0,3 mm ve hareket hızının ≤122 mm/sn olmasıdır; bunlar Toyota’nın ilgili servis dokümanındaki örnek değerlerdir, sürüme göre değişebilir.

Bu değerler, fotoğraftaki araçta yapılmış ölçümler değildir. Serviste alınan veriler, aracın şanzıman sürümüne ait dokümandaki koşullarla karşılaştırılır.

Atölye kaydı: Auris MMT’de aktüatör değişimi

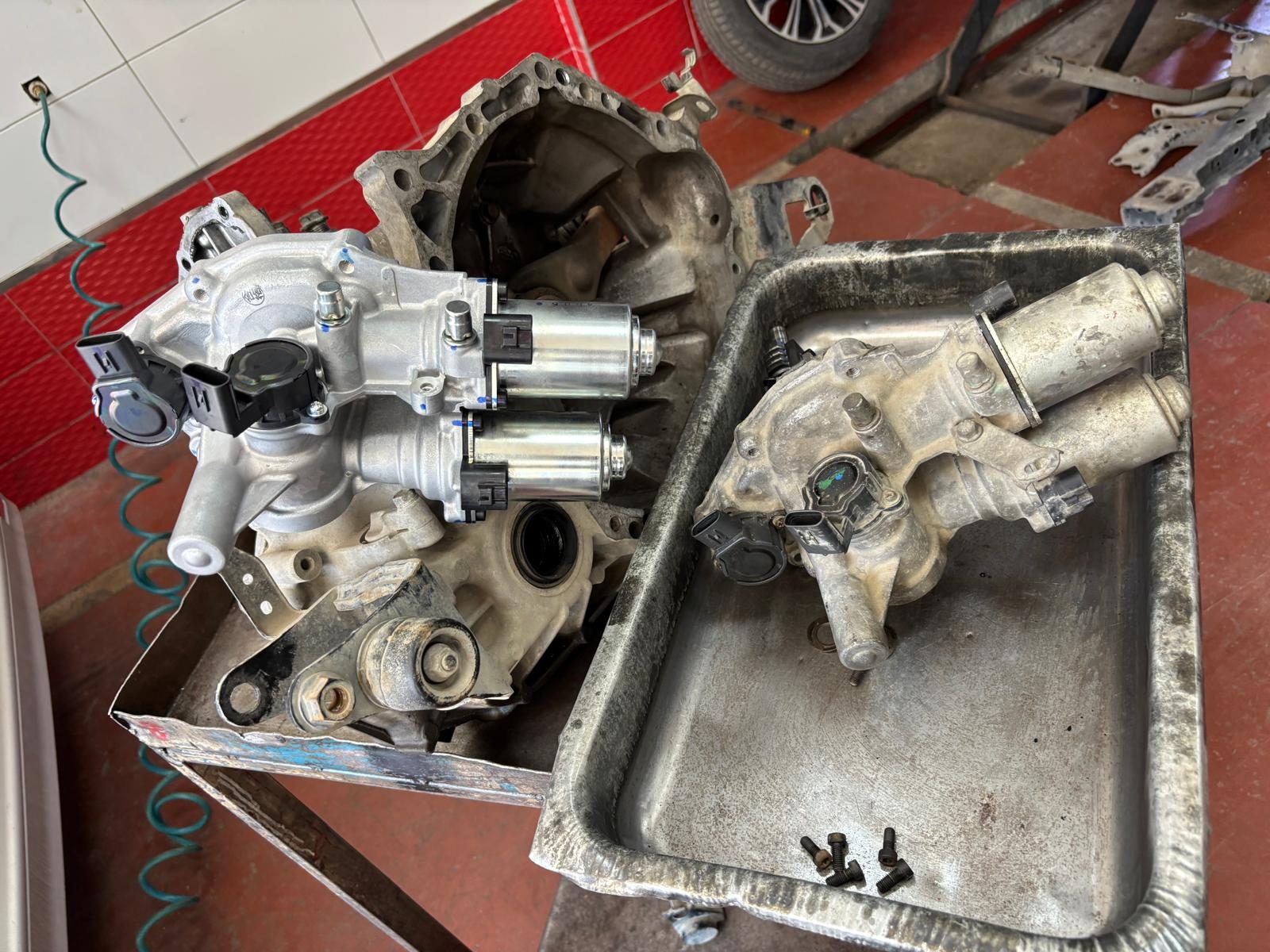

Auris 2006 MMT olarak kaydedilen araçta P0919, güncel ve geçmiş kayıt olarak görüldü. Vites/seçme aktüatör ünitesi değiştirildi; fotoğraflarda eski ve yeni üniteler yer alıyor.

Teşhis ekranı ile parça fotoğrafları farklı bilgiler sunar. Ekran, okunan kodu; fotoğraflar ise değişime konu olan ünitenin görünümünü gösterir. Eski parçanın yüzeyindeki kir, içeride hangi bileşenin arızalandığını açıklamaz. Benzer şekilde yeni parçanın görüntüsü de öğrenme işlemlerinin tamamlandığına ilişkin bir test kaydı değildir.

MMT vites/seçme aktüatörü nasıl çalışır?

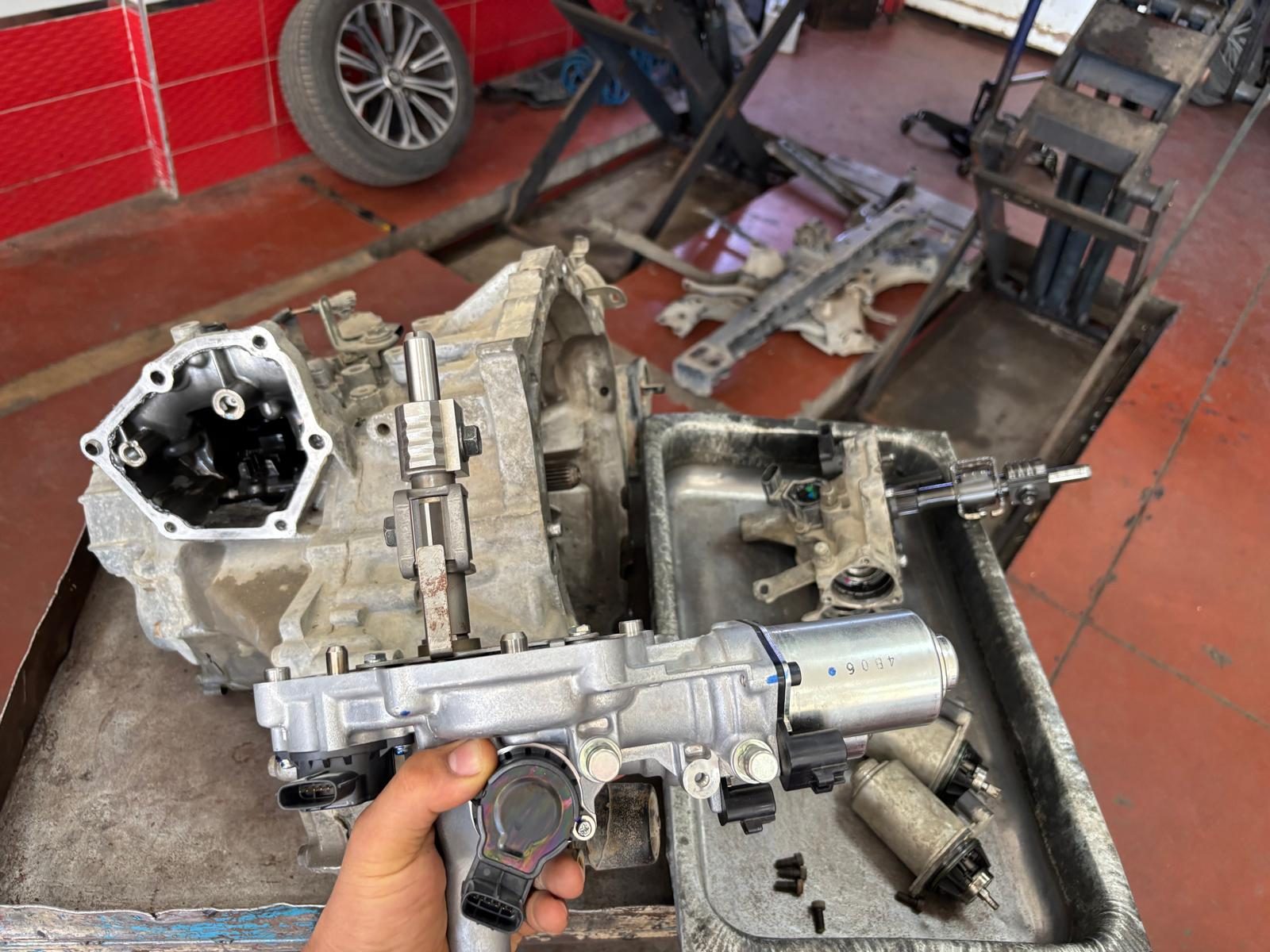

MMT, mekanik vites değiştirme ve kavrama işlemlerinin elektronik olarak yönetildiği robotik bir manuel şanzımandır. Vites/seçme aktüatörü, kontrol ünitesinin komutlarını şanzıman içindeki mekanik harekete dönüştürür. Ünitedeki motorlar hareketi üretirken strok sensörleri, yani hareket konumunu ölçen sensörler, geri bildirim sağlar.

• Select motoru: Vites kanalları arasındaki seçme hareketini gerçekleştirir.
• Shift motoru: Seçilen kanalda vitese geçirme hareketini gerçekleştirir.
• Konum sensörleri: Vites ve seçme yönlerindeki hareketi kontrol ünitesine bildirir.
• Dişli ve mil düzeneği: Motorların hareketini şanzımanın vites mekanizmasına aktarır.

İlgili Toyota servis dokümanındaki shift strok sensörü, temassız Hall etkisiyle çalışır ve ana/yardımcı sinyal kanalları içerir. Sensörün konumu değiştikçe kontrol ünitesine gönderdiği elektriksel sinyal de değişir. Bu nedenle sensör değerlendirmesi, yalnızca soketin takılı olup olmadığına bakılarak tamamlanamaz.

Kavrama aktüatörü farklı bir görev üstlenir

Kavrama aktüatörü, debriyajın ayrılmasını ve kavramasını yönetir. Vites/seçme ünitesi ise vitesin seçilmesini ve geçirilmesini sağlar. Parça ararken yalnız “MMT robotu” demek bu iki işlevi karıştırabilir. Sistemin genel çalışma karakteri için MMT ve ETG / 2-Tronic karşılaştırmasına bakabilirsiniz.

P0919, P0915 ve P0810 arasındaki fark nedir?

Benzer sürüş sorunlarının arkasında farklı kontrol alanları bulunabilir. Kodun hangi işlevi izlediğini ayırmak, incelemenin doğru noktadan başlamasını sağlar. Aşağıdaki tablo, Toyota MMT’de birbirine karıştırılabilen kodları özetler.

Sensör tarafının ayrıntıları için P0915 hata kodu, kavrama tarafı için P0810 hata kodu yazılarını inceleyebilirsiniz. Diğer P08xx kodlarına ilişkin genel çerçeve de Toyota şanzıman kodları rehberinde bulunur; P0919 bu kod grubunun dışındadır.

P0919 teşhisinde hangi kontroller yapılır?

İncelemenin amacı, komutun verilmesiyle mekanik hareketin gerçekleşmesi arasındaki sorunu bulmaktır. Toyota’nın ilgili akışı sensör, motor kumandası, aktüatör ve şanzıman iç mekanizmasını ayrı aşamalarda ele alır. Aşağıdaki kontroller, bu ayrımın nasıl yapıldığını gösterir.

Kod kaydı ve elektrik beslemesi

Kodlar silinmeden önce durumları ve varsa freeze-frame verileri kaydedilir. Arıza anındaki motor devri, araç hızı, vites ve strok konumu gibi bilgiler, sorunun oluştuğu koşulları anlamaya yardımcı olur. Güncel ve geçmiş kayıtların birlikte görünmesi, arızanın ne kadar süredir veya ne sıklıkta yaşandığını tek başına söylemez.

Akü, sigortalar, besleme bağlantıları, kablo tesisatı ve şase kontrolü teşhisin başlangıcında yer alır. Besleme sorunu varsa önce bu durum giderilir ve ölçümler yeniden değerlendirilir. Akü kontrolünün gerekli olması, incelenen her P0919 kaydının zayıf aküden kaynaklandığı anlamına gelmez.

P0919’a P0915, P0916, P0917 veya P0920 eşlik ediyorsa Toyota’nın ilgili teşhis akışı önce bu kodların incelenmesini ister. Bu öncelik, sensör ve motor devresindeki arızaları ayırmak içindir; P0915’in her zaman P0919’dan önce görüleceği anlamına gelmez.

Canlı veri ve sensör kontrolü

Techstream veya ilgili MMT işlevlerini destekleyen bir teşhis cihazında hedef vites ile gerçekleşen vites karşılaştırılır. Shift ve select konumları, motor akımı ve kabindeki kolun algılanan konumu da birlikte izlenir. Böylece sürücünün talebi ile şanzımanın verdiği yanıt ayrı ayrı görülebilir.

Sensör sinyali incelenirken besleme, ana/yardımcı kanallar ve sensör konumuna bağlı değişim dikkate alınır. Pin bağlantıları ile ölçüm koşulları ilgili servis şemasından alınır. Bir elektriksel sapma görüldüğünde, sensörü değiştirmeden önce tesisatın kopukluk ve kısa devre kontrolleri de tamamlanır.

Aktif test ve mekanik ayrım

Aktif test, teşhis cihazından hareket komutu verilerek sistemin yanıtının izlenmesidir. İlgili Target Gear Position Control testi için Toyota dokümanı kontak açık, motor durmuş, araç sabit ve vites kolu N konumunda koşullarını belirtir. Uygulamada seçilen testin kendi talimatları izlenir.

P0919 akışında gerektiğinde aktüatör şanzımandan ayrılarak hareketi değerlendirilir. Mekanik şanzıman incelemesinde senkromeçler, vites çatalları ve kayıcı manşonlar kontrol edilir. TCM de olası inceleme alanları arasındadır. Bu aşamalar, yalnız parçanın kirli görünmesine veya hareket sırasında ses çıkarmasına dayanan bir değişim kararından daha fazla bilgi sağlar.

Vites aktüatörü değişiminden sonra hangi işlemler gerekir?

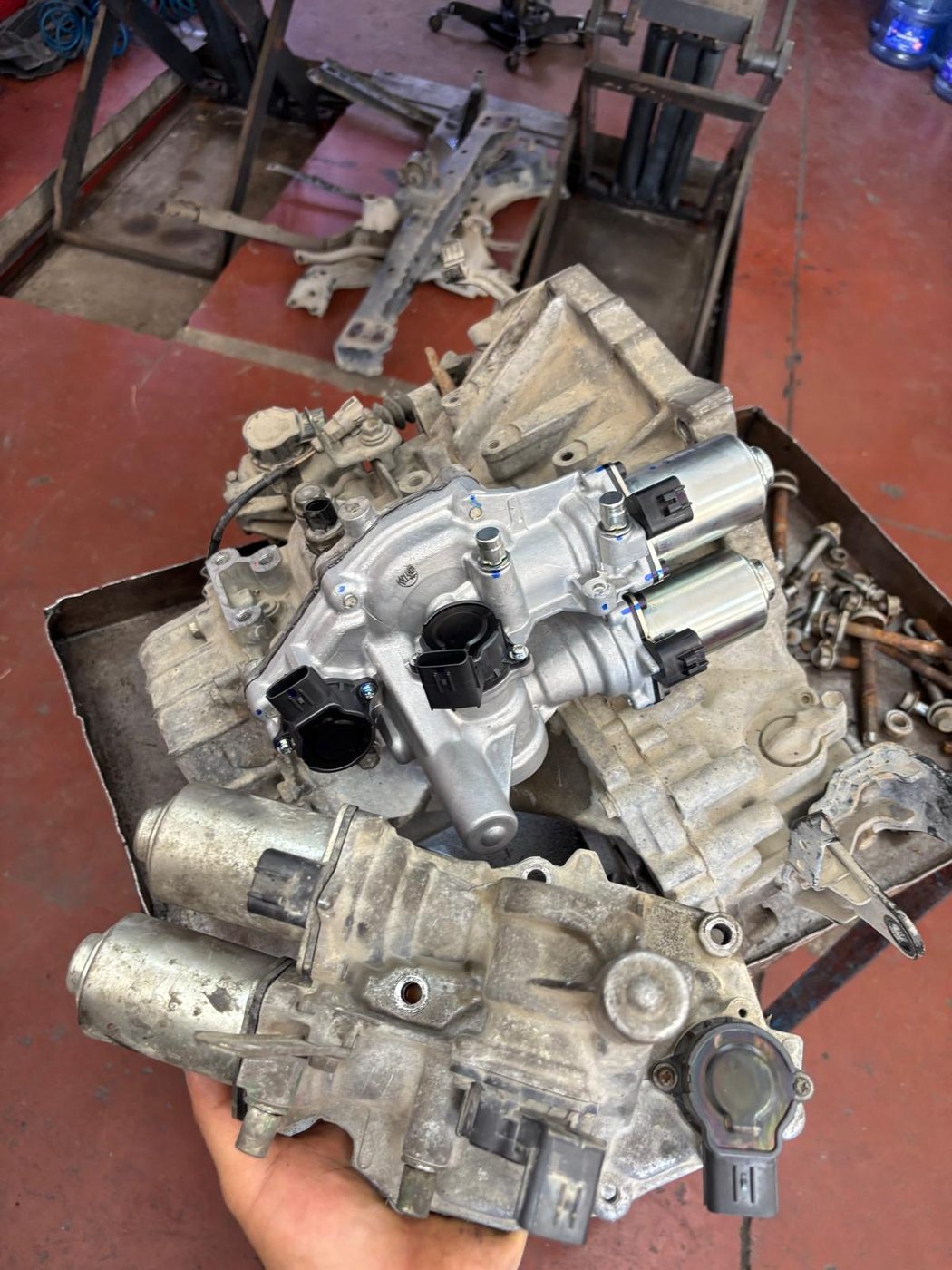

Fotoğrafta elde tutulan eski ünite ile şanzıman üzerindeki yeni ünite birlikte görülüyor. Bu karşılaştırma, değiştirilen parçanın hangi düzenek olduğunu anlamayı kolaylaştırır. Dış görünümden motorun performansı, sensörün doğruluğu veya dişlilerin iç durumu hakkında ölçüm sonucu çıkarılamaz.

Genel Toyota prosedüründe vites/seçme aktüatörü değişimi sonrasında başlatma, öğrenme ve senkronizasyon konumu kalibrasyonu yer alır. Bunlar birbirini tamamlayan işlemlerdir; yalnız arıza kodunu silmek aynı işlemleri gerçekleştirmez.

1. Şanzıman başlatması: Değiştirilen vites/seçme bileşenine uygun başlatma seçilir. Kavrama veya bütün ECU öğrenmeleri gelişigüzel sıfırlanmaz.
2. Öğrenme: Kontrol ünitesinin ilgili konumları kaydetmesi için cihazın yönlendirdiği sıra uygulanır.
3. Senkronizasyon konumu kalibrasyonu: İlgili Toyota dokümanında tarif edilen sürüş koşullarında vites geçişleri değerlendirilir.

İncelenen cihazlı yöntemde Parts Exchange menüsü üzerinden uygun işlem seçilir. Kontak konumları, beklemeler ve işlem sırası şanzıman sürümünün prosedürüne göre izlenir. Öğrenme durumu, desteklenen cihazlarda ilgili veri alanından da kontrol edilebilir.

Kalibrasyonu her araç için sabit bir kilometre sürüşe indirgemek doğru değildir. İlgili doküman, belirlenmiş koşullarda vites büyütme ve küçültmeyi tarif eder. Konuya genel bakış için MMT aktüatör ve kavrama kalibrasyonu yazısını okuyabilirsiniz; uygulama adımları araca ait Toyota servis prosedüründen alınmalıdır.

Araç vitese geçmiyorsa ne yapılmalı?

Vitese geçememe veya istenen vitesin oluşmaması, vites kontrolünün incelenmesini gerektirir. MMT uyarı lambası da sistem arızasına işaret edebilir. Bununla birlikte gösterge davranışı tek başına P0919 teşhisi koydurmaz; araçtaki kayıtların okunması gerekir.

Örneğin N göstergesinin yanıp sönmesi, tek başına aktüatörün arızalı olduğunu kanıtlamaz; Toyota’nın öğrenme açıklamasında da bu gösterge davranışı yer alır. Ayrıca kavrama sıcaklığıyla ilişkili sesli ve ışıklı uyarılar ayrı değerlendirilir.

Emniyet notu: Araç vitese geçmiyor veya hareket aktarımı kesiliyorsa güvenli bir yerde durun ve park frenini uygulayın. Gaz vererek hareket etmeye zorlamayın. N konumuna geçiş sağlanamıyorsa kurtarma ekibine bildirin; taşıma yöntemi aracın durumuna ve kullanım kılavuzuna göre seçilmelidir.

Sık sorulan sorular

P0919 çıkınca vites kolu değişir mi?

Tek başına bu kod böyle bir karar verdirmez. P0919, şanzımandaki vites konumu kontrolünü ilgilendirir. Kabindeki kolun algılanan konumu ile aktüatörün hareketi, teşhis sırasında ayrı veriler olarak değerlendirilir.

Komple vites aktüatörünü değiştirmek gerekir mi?

Karar ölçümlere bağlıdır. Sensör, tesisat, motor kumandası ve mekanik şanzıman kontrolleri farklı onarımlara yönlendirebilir. Bu yazıdaki değişim kaydı, aynı kodu veren her araçta aynı parçanın değişmesi gerektiğini göstermez.

P0915 ile P0919 aynı hata mı?

Hayır. P0915, shift konum sensörünün aralık/performans değerlendirmesiyle; P0919 ise vites değiştirme konumunun kontrolüyle ilgilidir. Birlikte kaydedildiklerinde ilgili sensör devresi teşhisi öncelik kazanır.

Yalnız kalibrasyon yaptırmak yeterli olur mu?

Kalibrasyonun amacı sistemin ilgili konumları öğrenmesini sağlamaktır. Elektriksel veya mekanik bir kusur varsa o kusurun da giderilmesi gerekir. Bu nedenle önce arıza değerlendirilir, ardından yapılan işleme uygun başlatma ve öğrenme uygulanır.

Akü kutup başını sökmek öğrenmeleri sıfırlar mı?

İncelenen Toyota servis açıklamasına göre öğrenme değerleri ve DTC geçmişi TCM’nin kalıcı belleğinde tutulur; akü bağlantısını kesmek bunları silmez. Parça değişimine uygun başlatma işlemi ayrıca yapılır.

Sonuç

Toyota Auris P0919 kaydında temel adım, kodu doğru işlevle eşleştirip ölçümlerle arızanın yerini belirlemektir. Vites/seçme aktüatörü, sensör, tesisat ve mekanik şanzıman birlikte değerlendirilmeli; parça değişimi sonrasında ilgili öğrenme işlemleri tamamlanmalıdır. Auris MMT’nizdeki P0919 kaydının değerlendirilmesi için Tuzla’daki Klas Oto ile iletişime geçebilirsiniz.
